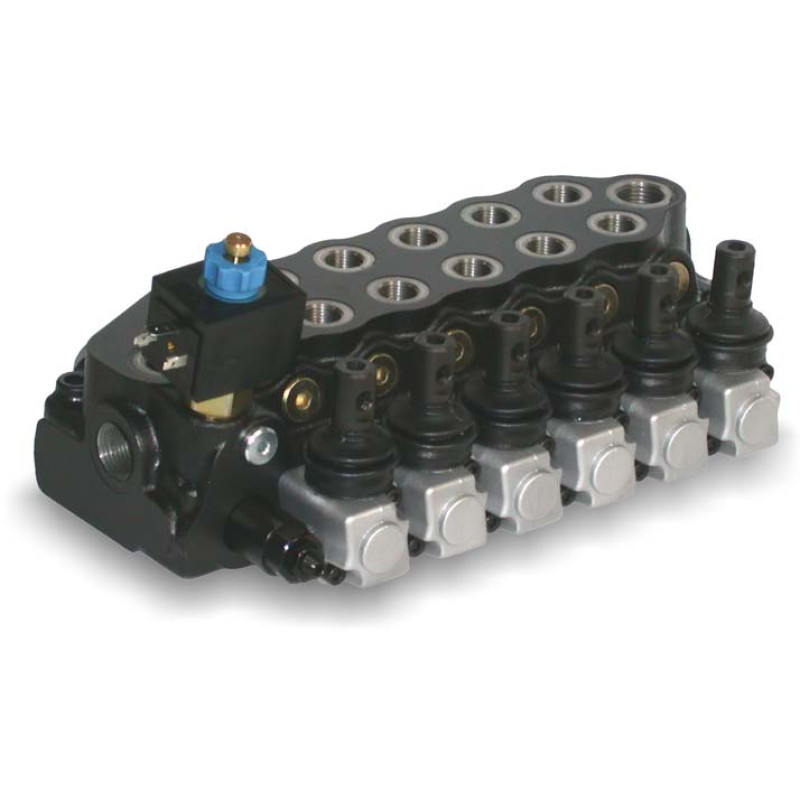

The Walvoil SDM110 is a versatile and robust monoblock directional control valve designed for mobile hydraulic applications requiring precise flow control and high reliability. Sharing the same spool options, mounting dimensions and accessories as the SD5 series, the SDM110 features an optimized body that supports auxiliary port valves and an optional unloader solenoid valve mounted on the upper side. It is rated for 45 L/min nominal flow, 315 bar maximum operating pressure, and is available with up to six working sections.

Ideal for demanding hydraulic systems, the SDM110 delivers smooth actuator control, long service life and flexible configuration options for OEMs and maintenance professionals.

Features

• Nominal flow rate: 45 L/min (12 GPM)
• Maximum operating pressure: 315 bar (4600 psi)
• Available with up to 6 sections
• Compact and durable monoblock construction
• Auxiliary port valve mounting capability
• Optional unloader solenoid valve
• Compatible with manual, hydraulic, pneumatic and electro-hydraulic controls
• Interchangeable spool options
• Suitable for open-center and configurable hydraulic circuits

Applications

• Agricultural machinery
• Front loaders
• Construction and earthmoving equipment
• Material handling systems
• Truck-mounted cranes
• Forestry equipment
• Industrial vehicles
• Mobile hydraulic power units

Technical Specifications

Why Choose Walvoil SDM110?

The Walvoil SDM110 combines compact dimensions with exceptional reliability, making it an excellent solution for OEM manufacturers and hydraulic service providers. Its modular configuration, broad control options and compatibility with various hydraulic accessories simplify machine design while ensuring dependable performance in harsh operating environments.

SDM110/1-P

SDM110/2-P

SDM110/3-P

SDM110/4-P

SDM110/5-P

SDM110/6-P

SDM110/ 3-P (JG3-120) ELN / 1 8 L . U 3 (100) /......./ 1 8IM .U3(100) / AET-SAE-PSA-12VDC

TYPE DESCRIPTION
(JG2- 63) Range 40 to 63 bar / 560 to 900 psi; standard setting 63 bar / 900 psi
(JG3-125) Range 50 to 200 bar / 725 to 2900 psi standard setting 120 bar / 1750 psi
(JG4-220) Range 160 to 315 bar / 2300 to 4600 psi standard setting 220 bar / 3200 psi
SV Relief valve blanking plug

Walvoil SDM110 Monoblok Yön Kontrol Valfi

Walvoil SDM110, hassas akış kontrolü ve yüksek güvenilirlik gerektiren mobil hidrolik uygulamalar için tasarlanmış sağlam ve çok yönlü bir monoblok yön kontrol valfidir. SD5 serisi ile aynı sürgü (spool) seçeneklerini, montaj ölçülerini ve aksesuarları paylaşan SDM110, yardımcı port valflerini destekleyen optimize edilmiş gövde yapısına ve üst kısmına monte edilebilen isteğe bağlı boşaltma (unloader) solenoid valfine sahiptir. 45 L/dk nominal debi ve 315 bar maksimum çalışma basıncı sunan bu valf, 6 çalışma bölümüne (section) kadar yapılandırılabilir.

Zorlu hidrolik sistemler için geliştirilen Walvoil SDM110, akıcı aktüatör kontrolü, uzun servis ömrü ve esnek konfigürasyon seçenekleriyle hem makine üreticileri (OEM) hem de bakım ve servis firmaları için ideal bir çözümdür.

Özellikler

• 45 L/dk nominal debi kapasitesi
• 315 bar maksimum çalışma basıncı
• 6 bölüme (section) kadar yapılandırılabilir
• Kompakt ve dayanıklı monoblok gövde tasarımı
• Yardımcı port valfi montajına uygun yapı
• İsteğe bağlı unloader (boşaltma) solenoid valfi
• Manuel, hidrolik, pnömatik ve elektro-hidrolik kumanda seçenekleri
• Değiştirilebilir spool (sürgü) seçenekleri
• Açık merkez (Open Center) ve farklı hidrolik devre konfigürasyonlarına uygun

Kullanım Alanları

• Tarım makineleri
• Ön yükleyiciler (Front Loader)
• İnşaat ve iş makineleri
• Malzeme taşıma ekipmanları
• Kamyon üstü vinçler
• Ormancılık makineleri
• Endüstriyel araçlar
• Mobil hidrolik güç üniteleri

Teknik Özellikler

Neden Walvoil SDM110?

Walvoil SDM110, kompakt tasarımı ile yüksek performansı bir araya getirerek mobil hidrolik sistemlerde güvenilir bir çözüm sunar. Modüler yapısı, farklı kumanda seçenekleri ve geniş aksesuar uyumluluğu sayesinde hem yeni makine üretiminde hem de mevcut hidrolik sistemlerin bakım ve modernizasyon projelerinde tercih edilmektedir. Dayanıklı yapısı, uzun ömürlü kullanım sağlarken zorlu çalışma koşullarında dahi yüksek performansını korur.

Keywords: Walvoil SDM110, SDM110 hydraulic valve, monoblock directional valve, Walvoil control valve, hydraulic spool valve, mobile hydraulic valve, agricultural hydraulic valve, industrial hydraulic valve.
