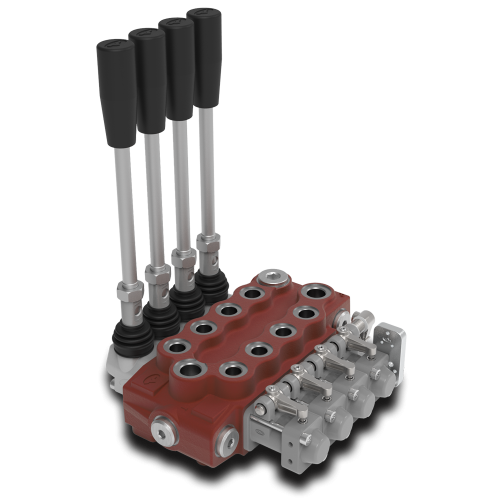

SDM080 Monoblock Valve | Low Flow Hydraulic Directional Control Valve

PLEASE ASK FOR PRICE!

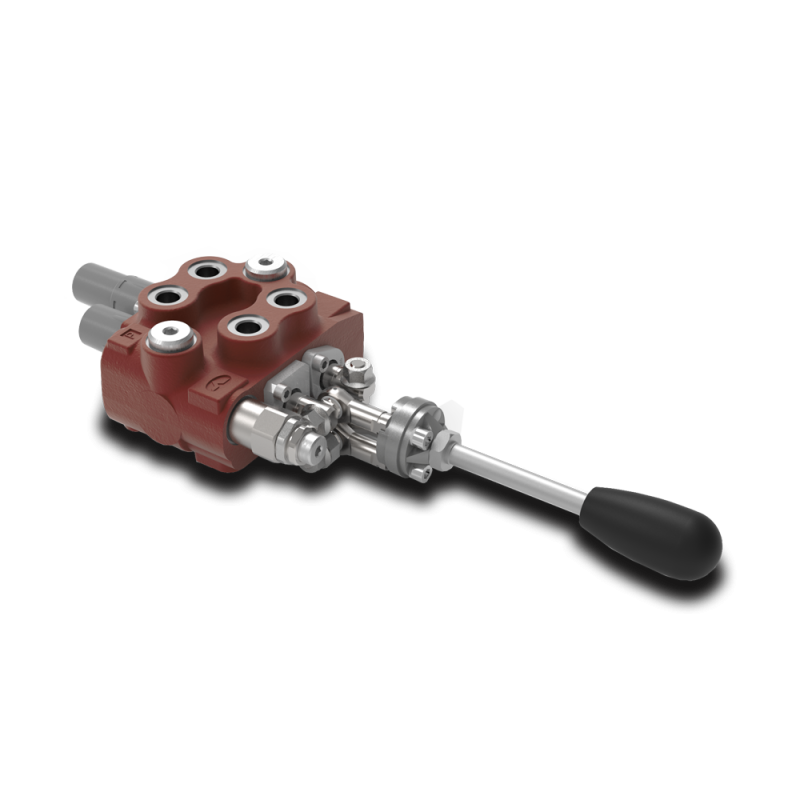

The Walvoil SDM080 Monoblock Valve is a compact and reliable hydraulic directional control valve specifically engineered for low flow applications. Designed with a nominal flow capacity of 25 L/min and a maximum operating pressure of 315 bar (4600 psi), the SDM080 delivers precise hydraulic control while maintaining exceptional durability in demanding mobile hydraulic systems.

Its compact monoblock construction makes it an excellent choice for applications where installation space is limited. The valve is widely used in agricultural machinery, truck-mounted cranes, compact aerial work platforms, and other mobile hydraulic equipment requiring dependable manual hydraulic control.

The SDM080 features a Type S free flow gallery, an integrated load check valve, and supports configurations with up to 6 sections, providing flexibility for a variety of hydraulic circuit designs. Built for long service life, it offers stable performance under high-pressure operating conditions while minimizing internal leakage.

Key Features

• Nominal flow rate: 25 L/min
• Maximum operating pressure: 315 bar (4600 psi)
• Compact monoblock design
• Available in configurations up to 6 sections
• Type S free-flow gallery
• Integrated load check valve
• Reliable manual control operation
• Suitable for open and closed center hydraulic systems
• Ideal for agricultural, industrial, lifting, and mobile hydraulic applications.

Walvoil SDM080 Düşük Debili Uygulamalar İçin Monoblok Hidrolik Valf

Walvoil SDM080 Monoblok Valf, düşük debili hidrolik uygulamalar için özel olarak tasarlanmış kompakt ve güvenilir bir yön kontrol valfidir. 25 L/dk nominal debi kapasitesi ve 315 bar maksimum çalışma basıncı ile mobil hidrolik sistemlerde hassas akış kontrolü sağlarken zorlu çalışma koşullarında uzun ömürlü ve yüksek performanslı kullanım sunar.

Kompakt monoblok gövde yapısı sayesinde montaj alanının sınırlı olduğu uygulamalar için ideal bir çözümdür. Tarım makineleri, kamyon üstü vinçler, platformlar, belediye araçları ve diğer mobil hidrolik ekipmanlarda güvenilir manuel hidrolik kontrol sağlamak amacıyla yaygın olarak tercih edilmektedir.

SDM080 modeli; Type S serbest akış galerisi, entegre yük tutma (Load Check) valfi ve 6 seksiyona kadar yapılandırılabilme özelliği ile farklı hidrolik devre tasarımlarına uyum sağlar. Sağlam yapısı sayesinde yüksek basınç altında kararlı çalışma performansı sunarken iç kaçakları minimum seviyede tutarak sistem verimliliğini artırır.

Öne Çıkan Özellikler

• 25 L/dk nominal debi kapasitesi
• 315 bar maksimum çalışma basıncı
• Kompakt monoblok gövde tasarımı
• 6 seksiyona kadar yapılandırılabilir
• Type S serbest akış galerisi
• Entegre Load Check (Yük Tutma) Valfi
• Hassas ve güvenilir manuel kontrol
• Açık merkez ve kapalı merkez hidrolik sistemlerle uyumlu
• Tarım makineleri, iş makineleri, kaldırma ekipmanları ve mobil hidrolik uygulamaları için ideal çözüm

SDM080-Datasheet.pdf

SDM080/2
P0000001
100820001
SDM080/1-P
SDM080/2-P
SDM080/3-P
SDM080/4-P
SDM080/5-P
SDM080/6-P
SDM080/2--P(TG3--175)/18L/18L/PSA
SDM080/2--SP1(TG3--175)/18L/18L/PSA
5KC5117000
5KC5127000
5KC5137000
5KC5147000
5KC5157000
5KC5167000
(TG2- 80) X162121080
(TG3- 175) X162121175
(TG4- 250) X162121250
3CU1010130
1CS 3CU1010200
1PA(55)BH 3CU1011100
1PB(190) 3CU101120
2CS 3CU1025130
3CS 3CU1031130
8 5V08102000
8D 5V08102200
8D2 5V08102220
8MS3 5V08102553
9B 5V09202010
10B 5V10202010
11 5V11102000
11B 5V11202010
L 5LEV102010 Standard lever box
SLP 5COP102000 Without lever, with dust- proof plate
TQ 5TEL102100 Cable connection
LCB 5CLO102000 Machanical joystick
PSA 3XTAP817130 Upper inlet and outlet
(n.3 SAE 6 plugs required)
PSC 3XTAP817130 Cap side inlet and outlet
(n.3 SAE 6 plugs required)
AE 4TAP310007 M10x1 plug for power beyond
3XTAP817130 (n.2 SAE 6 plugs required)
AEK 4TAP310007 M10x1 for closed center circuit
3XTAP817130 (n.3 SAE 6 plugs required)
SAE 6 3XTAP817130 For single acting spool type 3
AL01/M8x120 170011012 For L lever box L = 120 mm / 4.72 in
AL08/M12x150 170013115 For LCB joystick L = 150 mm / 5.91 in
VMD080 ( T G 3 - 175)
SDM080/2--P(TG3--175)/18MS3L/18MS3L/PSA--SAE -- KM 2 S 51
SDM080/2--P(TG3--175)/18L/18L/PSC
SDM080/2--P(TG3--175)/18L/18L/AE
SDM080/2--P(TG3--175)/18L/18L/AEK
